關于硅晶圓所需了解的知識（一）：硅棒的制備流程

一、制備所需的材料

1）高純硅原料：

在制備硅棒之前，首先要準備硅的原料，一般采用多晶硅，按純度分類可以分為冶金級多晶硅(工業硅)、太陽能級多晶硅和電子級多晶硅。

(1)冶金級多晶硅(MG)：是硅的氧化物在電弧爐中被碳還原而成。一般含硅為 90%-95%，有的可高達 99.8%。

(2)太陽能級多晶硅(SG)：一般認為含硅在99.99%-99.9999% (4-6個9)之間。

(3)電子級多晶硅(EG)：一般要求含硅在99.9999%以上，超高純達99.9999999%-99.999999999%(9-11個9)。

少數的工業硅必須經過特殊的提純工藝才能進一步作為半導體材料使用。多晶硅的常用的制備方法有兩種，一是普遍使用的三氯氫硅還原法制備高純硅，又稱西門子法。首先通過硅和干燥的氯化氫反應生成三氯氫硅，然后再將三氯氫硅提純后，最后與氫氣反應進行還原（1080-1100℃），生長于硅棒上。

另外一種是硅烷熱分解法，硅烷熱分解法制備高純度硅，是硅多晶的重要生產方法之一，也是近年來國內研究較多的一種有很大發展前景的方法。將提純后的硅烷氣體導入硅烷分解爐，在850-900℃的發熱硅芯上，硅分解并沉積出高純多晶硅，其反應式為:

2）直拉單晶爐

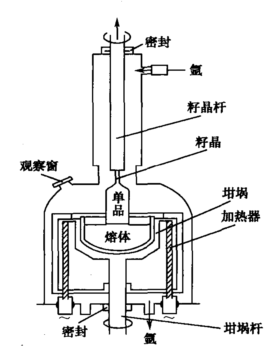

常用的制備單晶硅的方法主要有直拉法和懸浮區熔法兩種。直拉法是熔體生長單晶的最常用的一種方法，設備結構如圖1，材料裝在坩堝內(石英或石墨坩堝)，加熱到材料的熔點以上，坩上方有一根可以旋轉和升降的提拉桿，桿的下端有一夾頭，夾頭上裝有一根籽品。降低拉桿，使籽晶與熔體接觸，只要熔體溫度適中，籽晶既不熔掉，也不長大。然后緩慢向上提拉同時轉動晶桿，緩慢降低加熱功率，籽晶就逐漸長粗長大。整個生長裝置放在一個密封罩里，以便使生長環境中有所需要的氣體和壓強，這樣就能得到所需直徑的單晶棒了。

圖1

3）籽晶

籽晶是單晶硅的種子,目前用得最多的是[111]晶向和[100]晶間的籽晶,偶爾還會用到[110]晶向的籽晶。籽晶（圖2左）在使用前需要進行腐蝕、清洗和烘干。通常在籽晶的方頭端面做好標識，用來識別籽晶的型號和晶向（圖2右）。

4）摻雜劑

拉制低電阻率單晶(小于0.01Ω·cm)時一般選用純元素作為摻雜劑，如重摻雜銻單晶應選用高純銻作摻雜劑，重摻雜硼單晶，應選用高純硼作摻雜劑。

拉制高電阻率單晶(大于0.1Ω·cm)時，一般選用合金作為摻雜劑，如磷硅合金、硼硅合金等

二、制備流程

1）裝爐和熔硅

將處理好的籽晶裝入籽晶夾頭，將多晶硅原料加入到坩堝中，開啟加熱功率按鈕，加熱升到熔硅的最高溫度(約1500℃)。

2）引晶

多晶硅全部熔完后，籽晶下降到距離熔硅 3-5mm 處烘烤兩三分鐘，使籽晶溫度接近熔硅溫度，籽晶再下降與熔硅接觸，通常稱此過程為“下種”。然后接觸后通過控制溫度和其他參數，使籽晶與熔融硅材料接觸，使硅晶體沿著籽晶的晶格結構生長。

3）縮頸

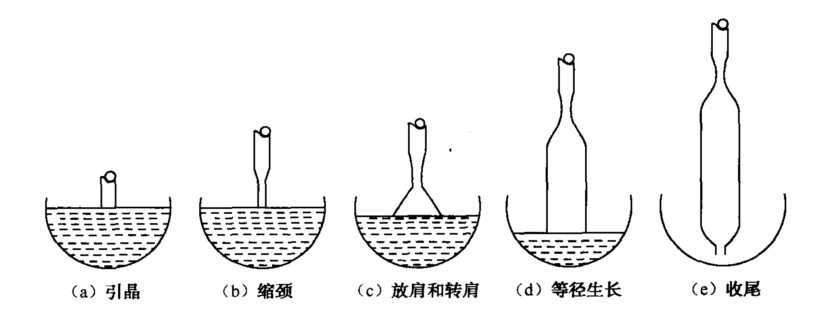

引晶熔接好以后，稍降溫就可以開始縮頸了?？s頸又稱收頸，如圖3(b)所示，是指在引晶后略降低溫度，提高拉速，拉一段直徑比籽晶還細的部分，故稱縮頸。縮頸是為了排除引出單晶中的位錯?？s頸時要求新結晶的單晶硅直徑比籽晶的直徑小，細頸均勻、修長，無糖葫蘆狀，直徑為3mm，其長度約為此時晶體直徑的10倍左右，對稱且連續。

4）放肩和轉肩

細頸達到規定長度后，如果晶棱不斷，立刻降溫，降拉速，使細頸逐漸長大到規定的直徑，此過程稱為放肩，如圖3.14(c)所示。通過溫度和拉速來控制硅棒直徑的大小。

5）等徑生長

硅單晶等徑生長如圖 3 (d)所示。隨著單晶長度的不斷增加，單晶的散熱表面積就越大，散熱速度也越快，單晶生長表面的熔硅溫度降低，單晶直徑增加。另一方面，單晶長度不斷增加，熔硅則逐漸減少，坩堝內熔硅的液面逐漸下降，熔硅液面越來越接近加熱器的高溫區，單晶生長界面的溫度越來越高，使單晶變細，要想保持單晶等徑生長，加熱功率的增加或減少，要看這兩個過程的綜合效果。一般來說，單晶等徑生長過程是緩慢降溫過程，在單晶等徑生長過程中，為了減少降溫幅度或不降溫，逐步降低拉速，連續升高坩堝，可達到目的。

5）收尾

到尾部，在剩料不多的情況下就要進行收尾工作了，如圖3 (e)所示。收尾是為了減少位錯缺陷，如果無收尾過程，直接將晶體提高離開液面，則提斷處會產生大量位錯。

6）停爐

單晶提起后，馬上停止坩堝轉動和籽晶軸轉動，加熱功率降到零位。停掉加熱電流，關閉低真空閥門、排氣閥門和進氣閥門，停止真空泵運轉，關閉所有控制開關。晶體冷卻1-2h后，拆爐取出晶體，送檢驗部門檢驗。

圖3

通過以上方法，最終制備出高純度、電子級的硅棒。
