· 表面微加工犧牲層工藝

      多種犧牲層技術，包括PI，多晶硅，SiO2，Cu和PSG等

· 微電鍍

     可利用刻蝕等工藝對塊硅進行準三維結構的微加工，以形成所需要的硅微結構。

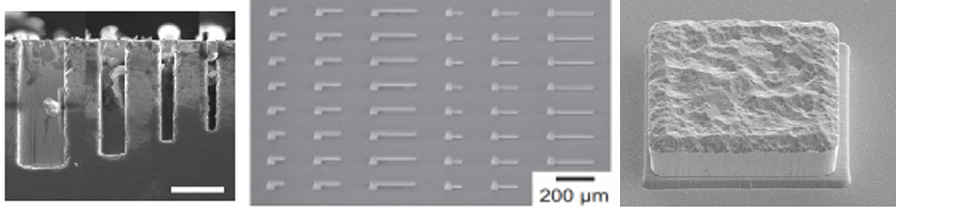

· 深硅刻蝕

      深反應離子腐蝕工藝，基于氟基氣體的高深寬比硅刻蝕技術。其工藝步驟為：鈍化----刻蝕---鈍化----刻蝕。鈍化為反應室中通入C4F8氣體，通過化學反應形成聚合物薄膜；刻蝕為反應室中通入SF6氣體，進行物理和化學刻蝕?？涛g均勻性±5%，邊壁角度：90± 1 °，刻蝕高深寬比超高10:1。

· PZT和AlN工藝

      AlN薄膜最厚可生長2um，6寸晶圓厚度均勻性＜2%，殘余應力可控制在200MP內，F(xiàn)WHM低至1°。PZT薄膜。具體工藝能力包括，薄膜最厚可生長2um，壓電系數可實現e31為15C/m2，擊穿場強可達200V，應力可控制在100MPa內。
