ICP刻蝕在MEMS工藝中最為常見，如何利用它對器件的側壁形貌進行控制成為了干擾器件性能的重要一環，本文主要介紹ICP刻蝕參數的常見調節方法。

在介紹之前，首先要了解刻蝕工藝評價的工藝標準：

1）刻蝕速率：即去除待刻蝕材料的速率。

刻蝕速率=△T/t (A/min)

△T=去掉的材料厚度(A或um)

t=刻蝕所用的時間 (分)

2）刻蝕剖面：指被刻蝕圖形的側壁形狀。

3）刻蝕偏差：刻蝕以后線寬或關鍵尺寸間距的變化。

刻蝕偏差=W_b - W_a

W_b=刻蝕前光刻膠的線寬

W_a=光刻膠去掉后被刻蝕材料的線寬

4）選擇比：同一刻蝕條件下一種材料與另一種材料的刻蝕速率比。

選擇比S_R=E_f/E_r

E_r=被刻蝕材料的刻蝕速率

E_f=掩蔽層材料的刻蝕速率(如光刻膠)

5）均勻性：衡量刻蝕工藝在整個硅片上，或整個一批，或批與批之間刻蝕能力的參數。

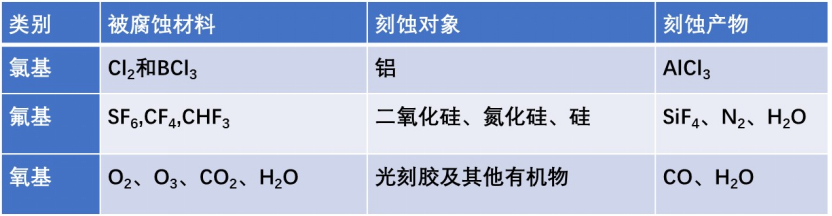

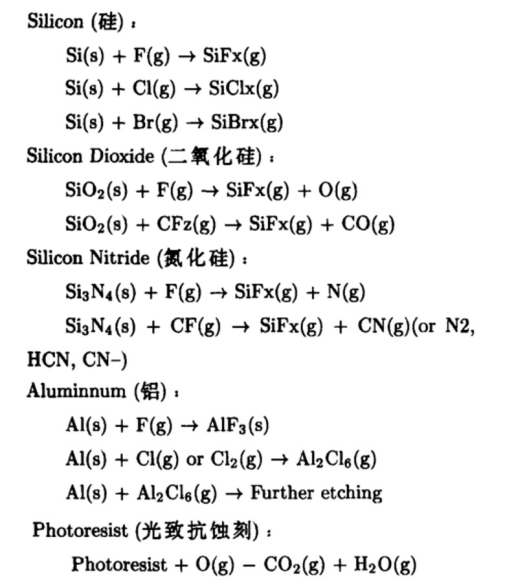

  常見刻蝕所用氣體以及涉及的物理化學反應方程如表1和圖1所示，

圖1

ICP刻蝕設備通常有以下幾個參數進行調節：

1）射頻功率：提供產生等離子體的能量，射頻功率越大，等離子體濃度越大，鞘區電壓更大，離子轟擊作用越強；

2）氣體流量：提供刻蝕的源氣體，氣體流量越大，等離子體濃度越大；

3）Bias功率：功率越大，離子轟擊能量以及速率越大，同樣會提高刻蝕溫度；

4）腔體壓力：壓力越低，氣體分子自由程越長，在相同氣體流量條件下，等離子體濃度越低。
