MEMS之干法刻蝕

欄目:MEMS工藝分析


   由于濕法腐蝕過程中需要使用大量的化學藥品,會對環境產生污染,并且其只適合較粗的線寬(大于3μm),為了避免濕法刻蝕的缺點并提高加工精度,科學家們開發了干法腐蝕。干法刻蝕是利用等離子體進行刻蝕的技術,什么是等離子?我們生活的環境中物質的狀態有我們常見的氣態、液態、固態,而等離子體是物質的第四種狀態(圖1),自然界中等離子體的產生需要上萬攝氏度的高溫,而人工等離子體主要通過提供能量使原子鐘的外層電子克服原子核束縛的能量,從而產生的自由電子、離子、及中性粒子稱為等離子體。

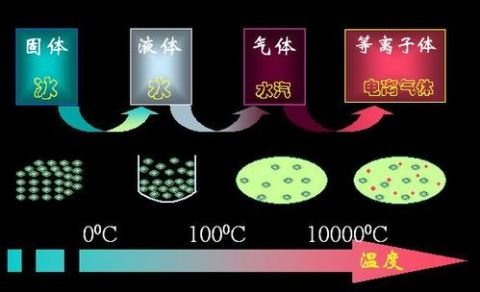

1.自然界物質的四種狀態

干法刻蝕可以劃分為物理刻蝕、化學刻蝕、物理化學刻蝕三種。

1)物理刻蝕又稱為濺射刻蝕,純粹依靠帶電離子的轟擊作用進行刻蝕,刻蝕的方向性很強,但無選擇性。其濺射刻蝕結構圖如圖2所示,在實際的制備過程中,濺射刻蝕往往用于離子清洗轟擊清洗襯底表面,以去除表面及贓物,為后續薄膜淀積提供干凈的表面。



2. 濺射刻蝕結構原理圖

2)化學刻蝕又稱等離子刻蝕,是純粹利用等離子體中的活性原子團(活性自由基、不帶電、不受電場的加速作用)與被刻蝕對象發生化學反應,生成揮發的產物被真空系統抽離去除,這種刻蝕沒有離子損傷問題,刻蝕速率高,選擇性好,但是化學反應的刻蝕是各向同性的,它的應用越來越受到限制,一般用于特征形貌沒有要求的去膠工藝,其中,使用氧等離子進行灰化工藝如圖3所示。

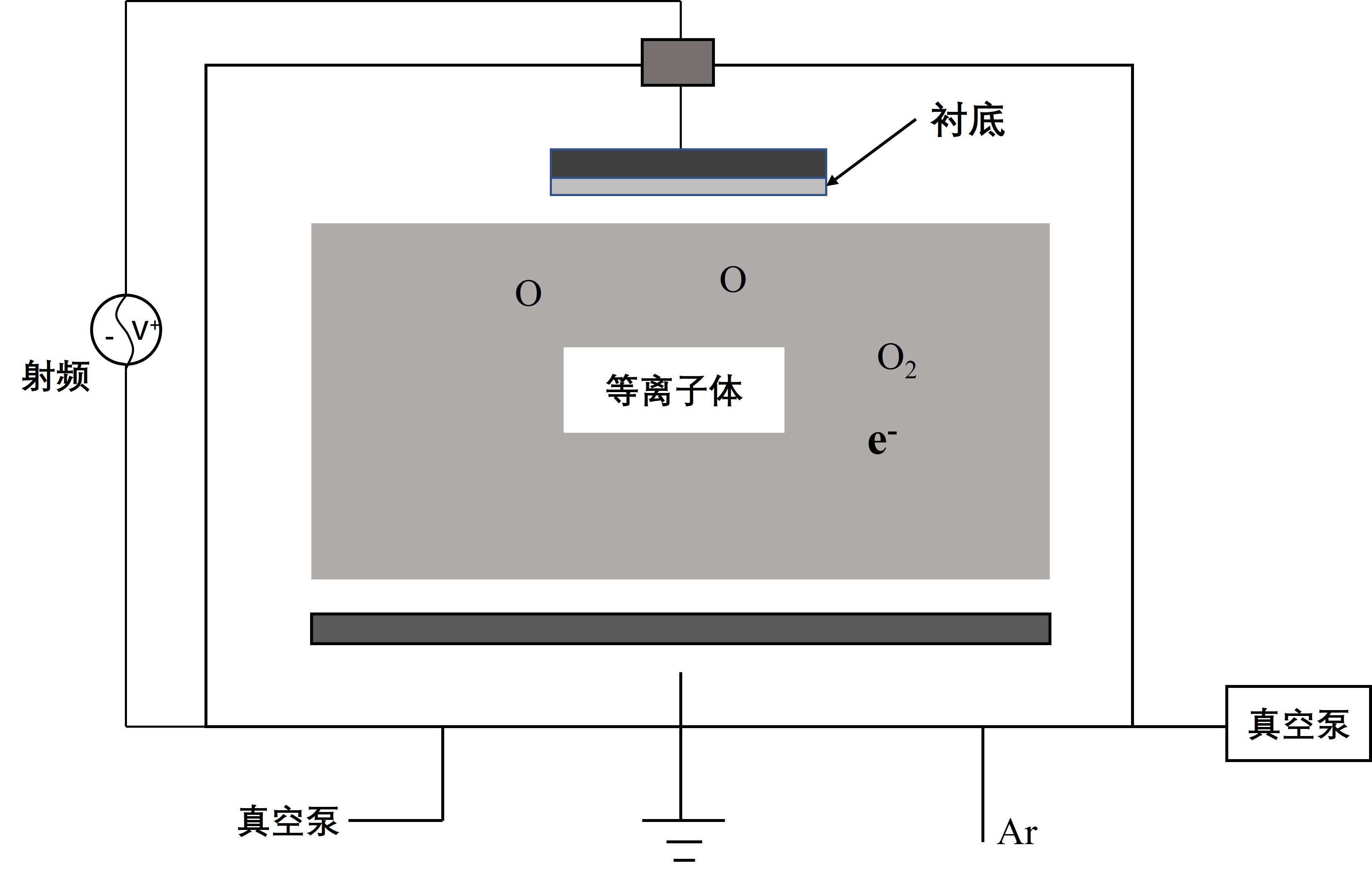

3.氧等離子灰化工藝

3)物理化學刻蝕又稱反應離子刻蝕,是同時用化學反應和物理轟擊進行刻蝕,具備以上兩種刻蝕的優點,具有良好的形貌控制能力、較高的選擇比、可以接受的刻蝕率,可以通過選擇合適的氣體組分獲得理想的刻蝕選擇性和速度,應用非常廣泛,以CF4氣體刻蝕硅的結構原理圖如圖4所示,首先,CF4氣體在等離子體狀態下分裂為具有化學活性的活性自由基F和具有物理轟擊作用的離子CF4;然后,F自由基擴散并吸附到硅片表面,F(xiàn)自由基到達被腐蝕表面后,四處移動并重新分布,然后,F(xiàn)自由基與硅材料發生反應并生成揮發性產物SiF4,最后,產物離開硅片表面被真空系統抽離反應室,以尾氣形式排出

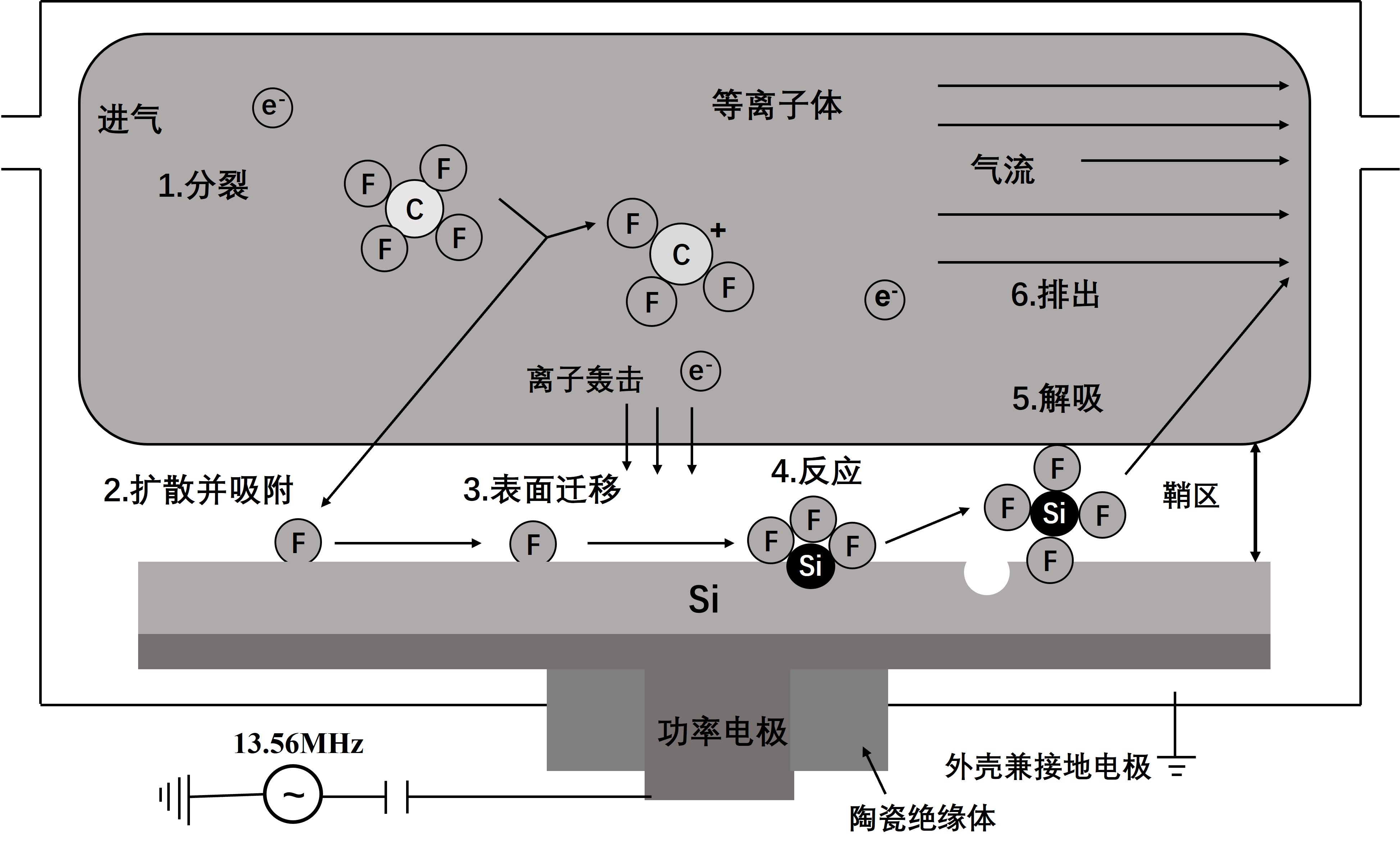

4.CF4等離子體刻蝕硅的原理



      反應離子刻蝕常用的特氣及其刻蝕對象如下表所示

類別

被腐蝕材料

刻蝕對象

刻蝕產物

氯基

Cl2BCl3

AlCl3

氟基

SF6,CF4,CHF3

二氧化硅、氮化硅、硅

SiF4N2、H2O

氧基

O2、O3、CO2H2O

光刻膠及其他有機物

CO、H2O

反應離子刻蝕是介于各向異性和各向同性之間的刻蝕方法,仍然存在側向掏蝕,在刻蝕深度比較大時,無法得到陡直的側壁和精確控制的線寬,此時需要采用深度反應離子刻蝕,即通過調整射頻源和平板源對反應離子的射頻功率和等離子密度進行高縱橫比刻蝕。其原理如圖5所示,通過先通入SF6氣體刻蝕,然后通入C4F8氣體進行淀積形成一層聚合物薄膜,最后通過循環以上步驟以制備深寬比較大的結構。

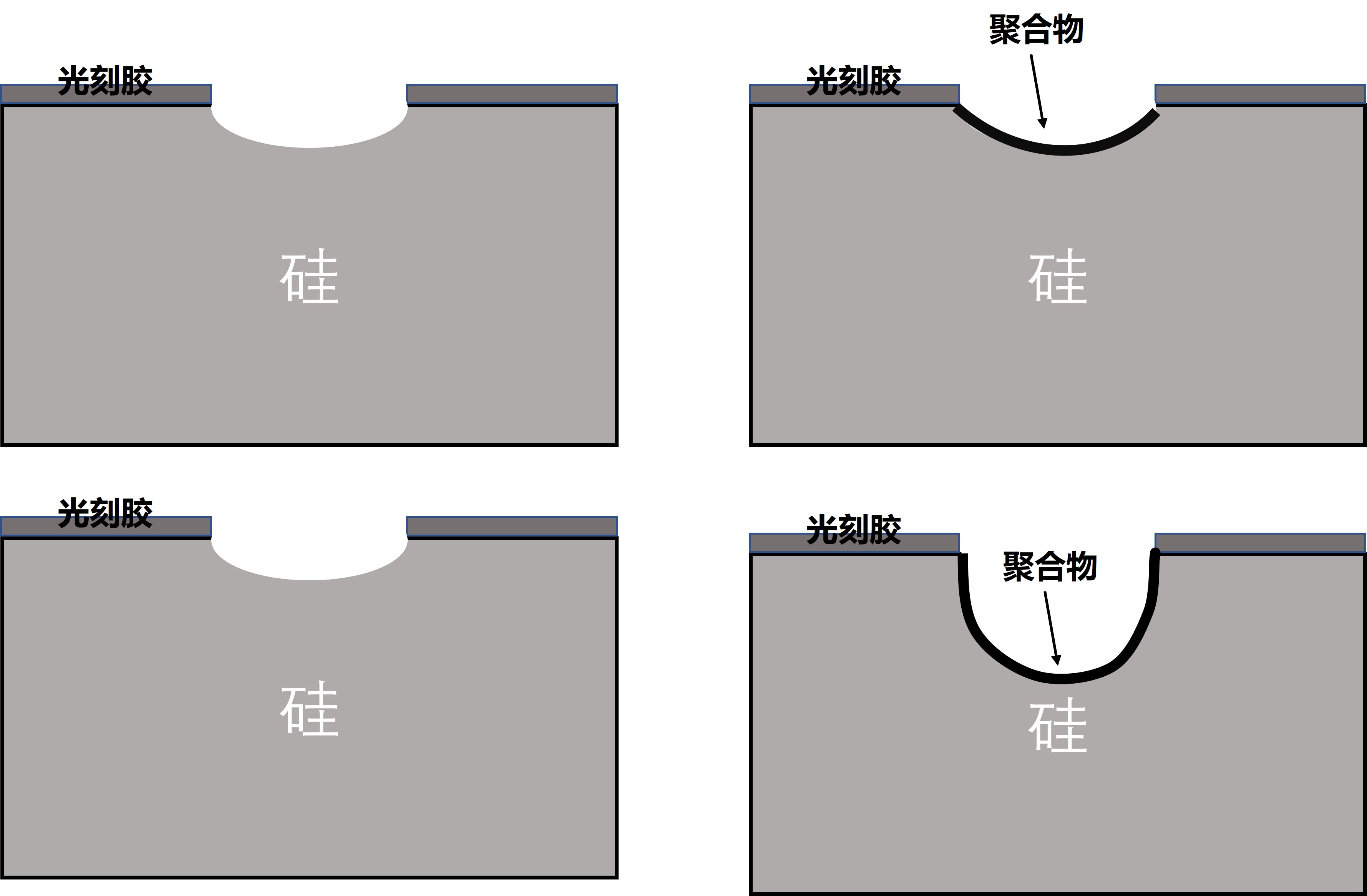

5. 深度反應離子工藝步驟

在實際MEMS的制備過程中,往往需要通過器件的具體要求選擇合適的加工工藝,濕法腐蝕和干法腐蝕各具優點和缺點,如何選擇需要工藝人員綜合考慮并進行驗證。
