在MEMS工藝中，薄膜的制備在設計和每一步的工藝中都是至關重要的，沉積薄膜的密度、晶型、楊氏模量以及加工后的殘余應力都會影響器件的性能，甚至使器件失效。本文章主要針對MEMS中常見的薄膜制備方法進行介紹，主要有化學氣相沉積、金屬鍍膜、SOI硅片的制備：

化學氣相沉積是通過化學反應的方式，利用加熱、等離子激勵或光腐蝕等各種能源，在腔體內使氣態或蒸汽狀態的化學物質在氣相或氣固界面上經化學反應形成固態薄膜的技術，常用的化學氣相沉積技術有常壓化學氣相沉積（AP）、低壓化學氣相沉積（LPCVD）、等離子化學沉積（PECVD）。其中，常壓化學沉積由于其臺階覆蓋率差，存在粒子污染的缺點很少被使用，而LPCVD和PECVD由于其批量生產能力強、臺階覆蓋率高被廣泛的使用。化學氣相沉積的原理如圖1所示，首先，在氣體中發生化學反應，然后反應生成的中間產物到達襯底表面并在表面快速遷移和重新分布，最后，中間產物吸收襯底能量進一步反應生成固態產物聚集形成薄膜，而其他副產物從襯底表面解吸附被主流氣體帶走。在該過程中，APCVD可以理解為完全依靠自然反應進行淀積，LPCVD可以理解為通過壓力增加反應中間產物在襯底表面聚集，PECVD可以理解為通過等離子加速化學反應速度從而增加沉積速率。

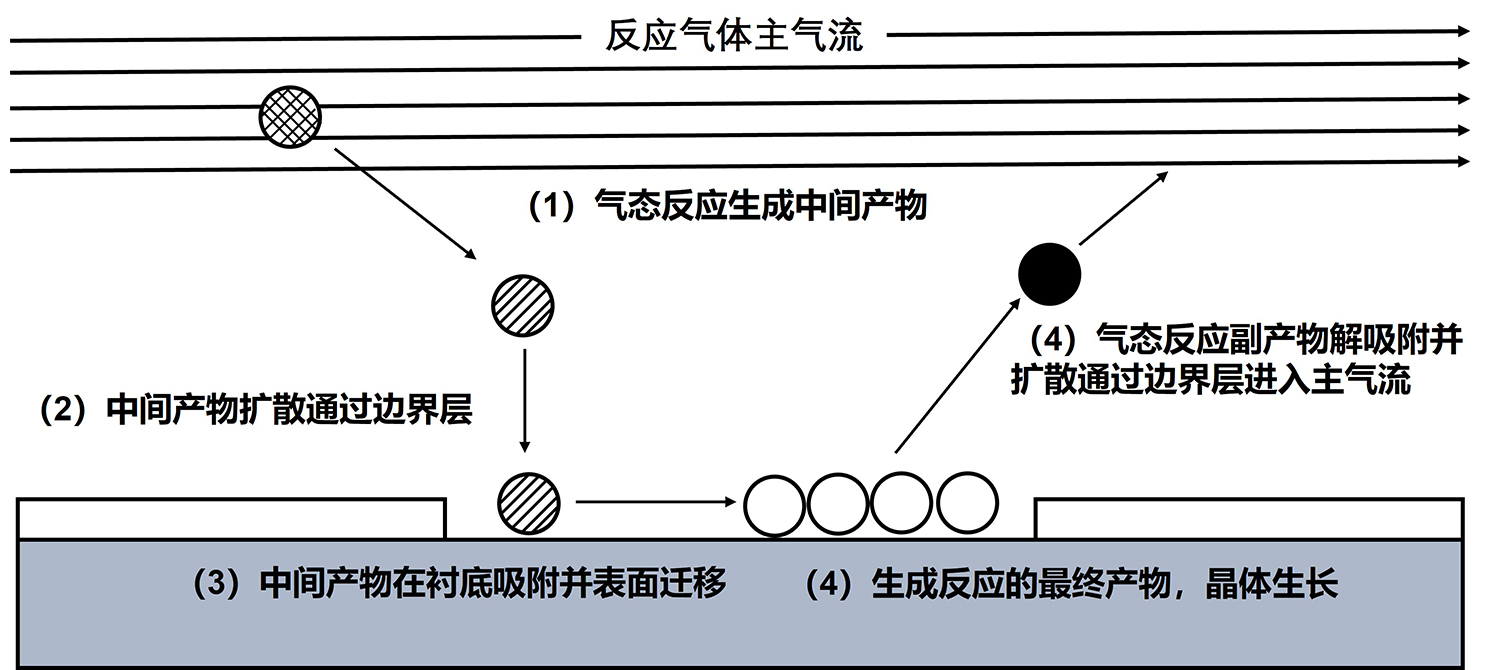

圖1.化學氣相沉積基本原理過程

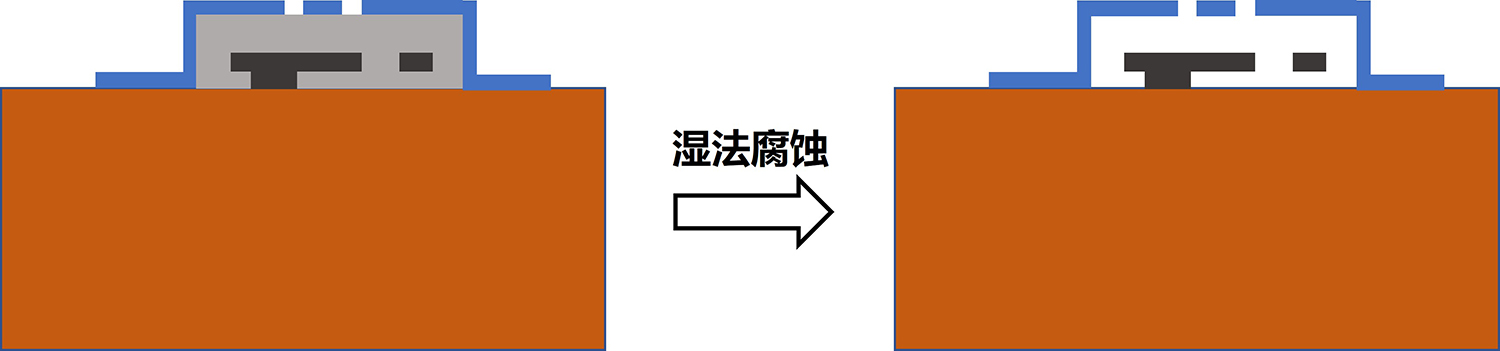

化學氣相沉積在MEMS中應用廣泛，可以用于制備多晶硅、氮化硅、氧化硅、金剛石等等，以圖2為例，可以采用化學氣相沉積不同的材料層，然后根據不同材料的化學特性進行腐蝕，從而制備出懸臂的可動結構。

真空鍍膜是將固體材料至于真空室內，在真空條件下，使用一定的能量形態迫使固體材料的原子或分子從表面脫離，當襯底放在真空容器中時，彌補原子或者分子就會吸附在襯底上形成一層薄膜。目前，真空鍍膜有兩種方法，即濺射和蒸發，原理如圖3所示，濺射鍍膜的原理與濺射刻蝕原理類似，濺射鍍膜提高了氬離子能量并轟擊靶材，是靶材原子遷移出靶材表面然后在襯底表面形成薄膜；蒸發鍍膜分為電阻熱蒸發和電子束蒸發兩種，實際上為加熱方式不同，電阻熱蒸發是在高真空條件下利用大電流加熱固定在支架上的鍍膜材料使其蒸發；電子束蒸發是由熱絲發射的電子經過聚焦、加速后形成的電子束轟擊放在坩堝中的金屬使其蒸發再淀積在襯底上形成金屬層。

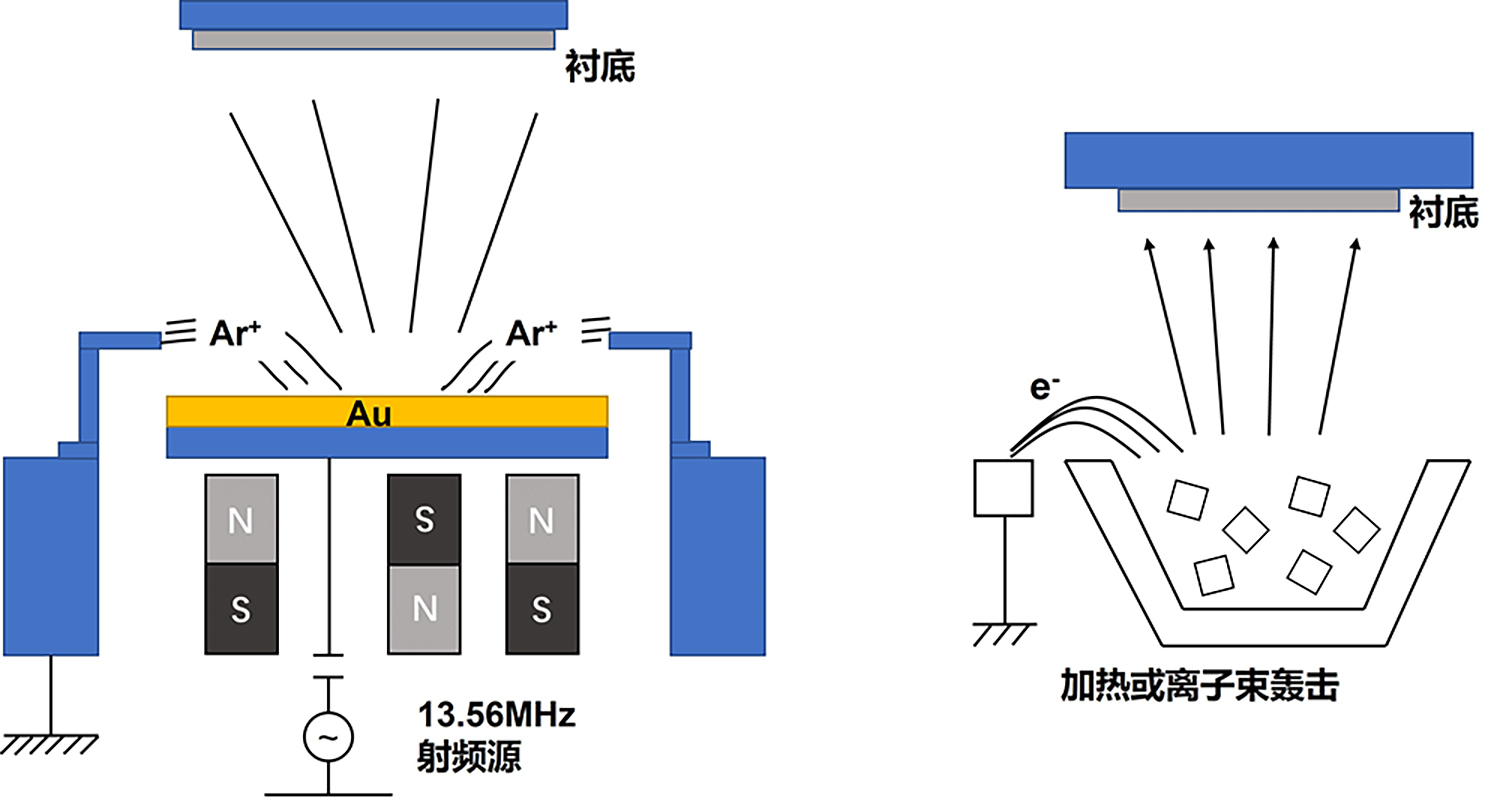

圖3.濺射金屬鍍膜（左）和蒸發金屬鍍膜（右）設備原理

SOI襯底結構中存在著三層結構，器件層、預埋氧化層和襯底層（圖4），預埋的氧化層可以用來作為敏感元件和襯底之間的電隔離，替代傳統的擴散硅壓力傳感器中使用的pn結電隔離，高溫下不會出現漏電現象，并能夠在250~300℃的高溫條件下長期工作，而傳統的使用溫度則一般不能超過150℃。目前,SOI襯底已經在微掃描鏡、微陀螺儀和微傳感器等MEMS器件上獲得了廣發應用。

圖4.SOI襯底的三層結構

SOI的制備方法主要有三種，分別是鍵合減薄法、注氧隔離法和智能剝離法。注氧和智能剝離法往往需要采用離子注入將氧離子和氫離子注入到硅片中，不適合大規模生產，這里不做詳細介紹，主要介紹鍵合減薄法，鍵合減薄法首先將一張單晶硅片熱氧化在表面生成一層氧化硅，然后把氧化后的硅片和一片單晶硅片鍵合，最后將單晶硅片使用CMP設備減薄并拋光，得到SOI硅片，其流程如圖5所示。

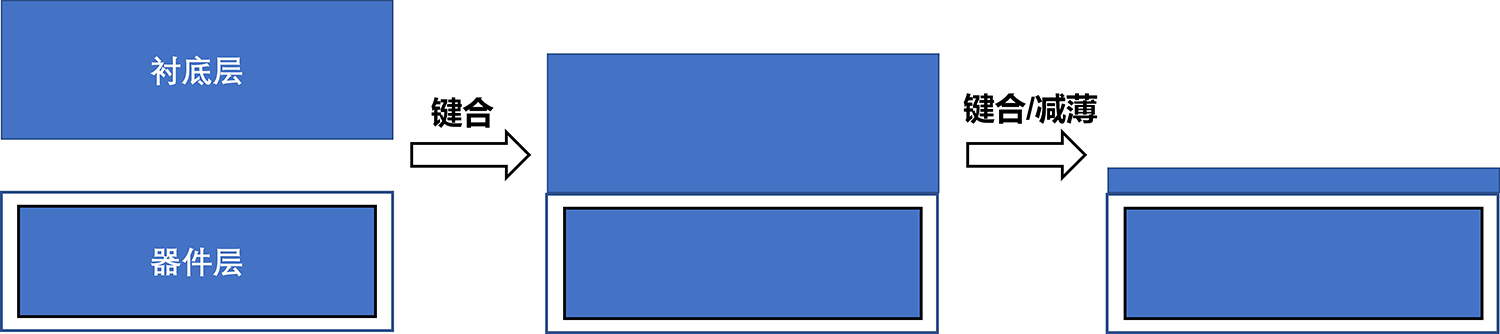

圖5.鍵合減薄法制備SOI流程

 在上節文章中只介紹了二氧化硅薄膜的制備方法，而在MEMS中嘗嘗需要制備很多不同材料層，針對于此，本文章主要介紹制備其他材料薄膜常用的化學氣相沉積技術、金屬薄膜的制備方法、以及SOI硅片制備工藝。
