7MEMS之表面犧牲層標準工藝

欄目:MEMS工藝分析

雖然硅基MEMS制造工藝起源于半導體工藝,但由于MEMS技術尚處于發展階段,且具有多學科交叉的特點,所研制的微器件結構、功能和原理差異顯著。在以上的文章中,我們主要介紹了MEMS的制造工藝,而制備MEMS器件往往需要將多種工藝結合,形成了兩個標準工藝:表面犧牲層標準工藝、體加工標準工藝,下面介紹表面犧牲層的標準工藝:

在表面犧牲層工藝中,可動的機械結構通常是由懸置在襯底上多晶硅層形成的,而犧牲層則被用來分隔多晶硅層和襯底,當加工完畢之后,犧牲層被腐蝕掉,去除犧牲層的過程叫做釋放。以制備平面靜電馬達為例,其制備按照表面犧牲層的標準工藝如下:

1.首先對(100n型硅進行磷摻雜,以提高襯底的導電性,防止靜電器件表面的電荷積聚;然后使用LPCVD工藝沉積一層600nm的低應力氮化硅作為絕緣層;

2.采用LPCVD工藝沉積500nm的多晶硅,然后通過光刻及反應離子進行圖形化;(圖1)

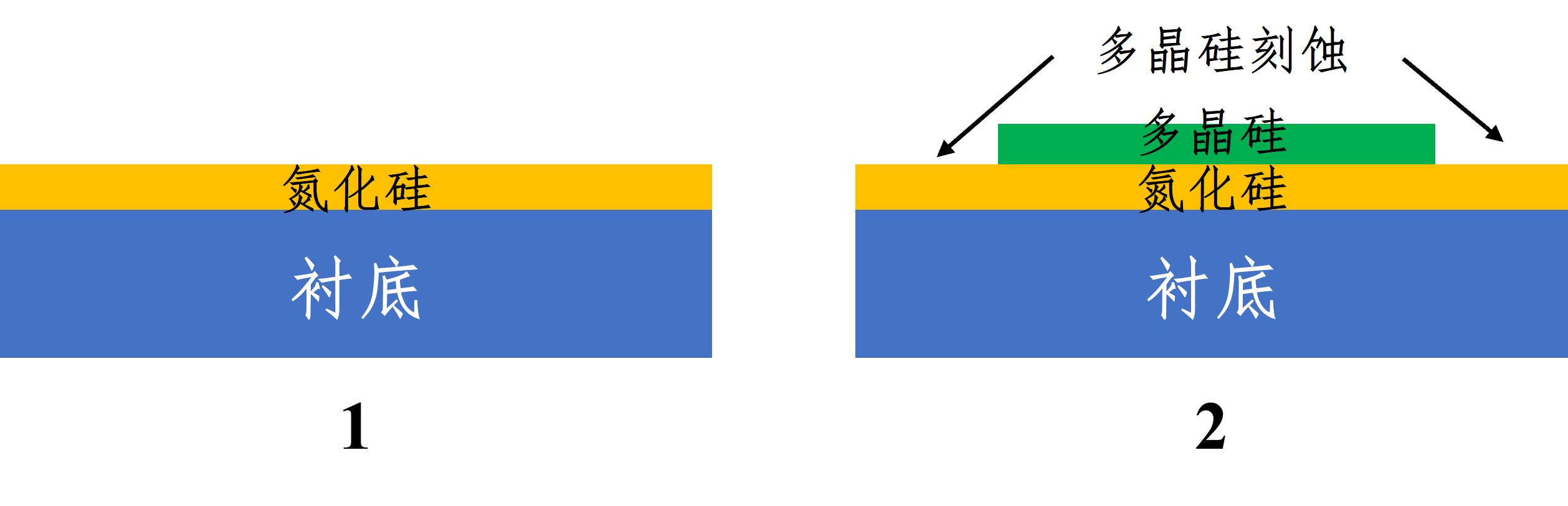

1.步驟1和2流程圖

3. 使用LPCVD沉積2μm的磷硅玻璃(主要成分SiO2)作為犧牲層,并在1050℃下退火1小時降低應力,然后通過BOE濕法腐蝕在其表面形成750nm凹槽;再進行1次光刻和反應離子刻蝕,形成連接孔,以實現后續與上層多晶硅的連接;

4.使用LPCVD沉積2μm多晶硅,主要用于形成轉子和部分定子結構。再在其表面沉積200nm的磷硅玻璃,并1050℃退火1小時,目的是降低應力并且利用擴散增加多晶硅的導電性;(圖2)

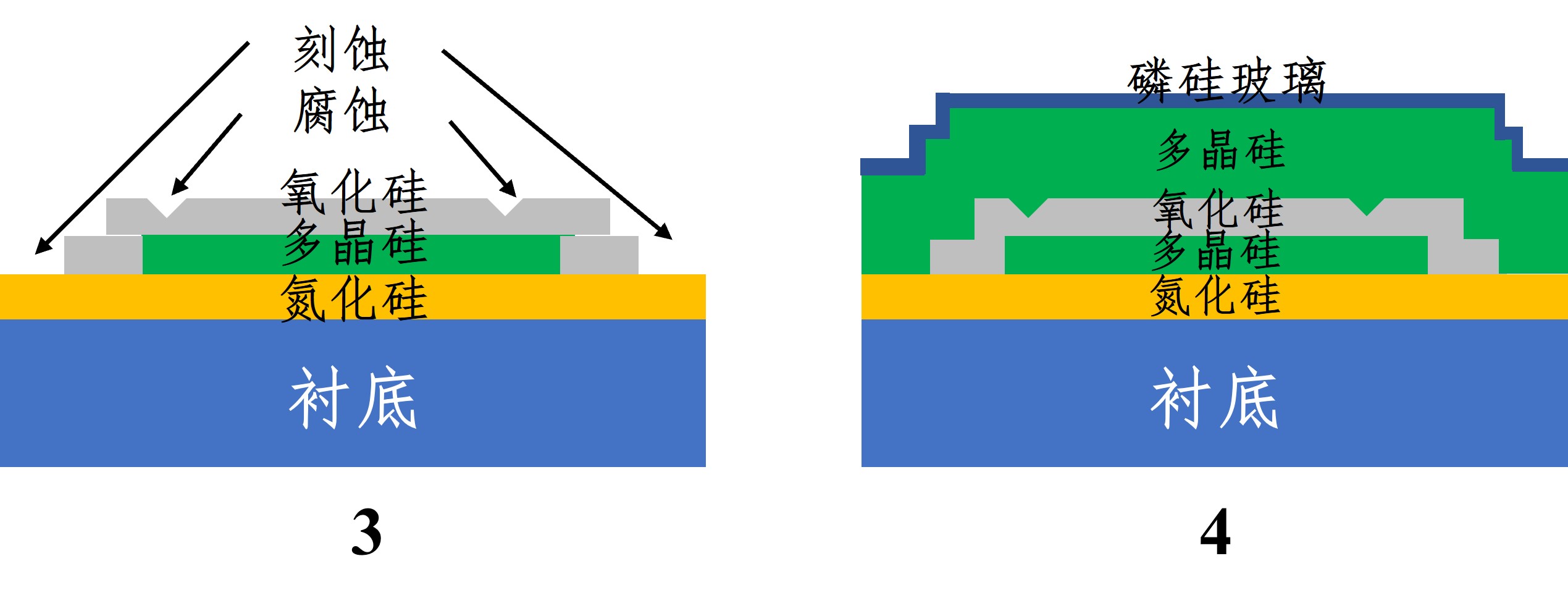

2.步驟34流程圖

5.對第4步制備的多晶硅和磷硅玻璃進行光刻和反應離子刻蝕,其中,圖形化后的磷硅玻璃可以與光刻膠一起作為刻蝕掩膜,更好的保護不被去除的多晶硅。

6.使用LPCVD工藝沉積750nm的磷硅玻璃作為犧牲層,并進行退火降低應力。(圖3)



3.步驟5和6流程圖

7.對第6步制備的磷硅玻璃進行光刻和反應離子刻蝕,以實現后續第4步的多晶硅層與上層多晶硅的連接,再將以上制備的磷硅玻璃層進行刻穿,實現底層多晶硅與最上層多晶硅的連接;

8.再使用LPCVD沉積1.5微米的多晶硅,主要用于形成轉軸和部分定子結構,再沉積磷硅玻璃并退火,與上述目的相同;(圖4)

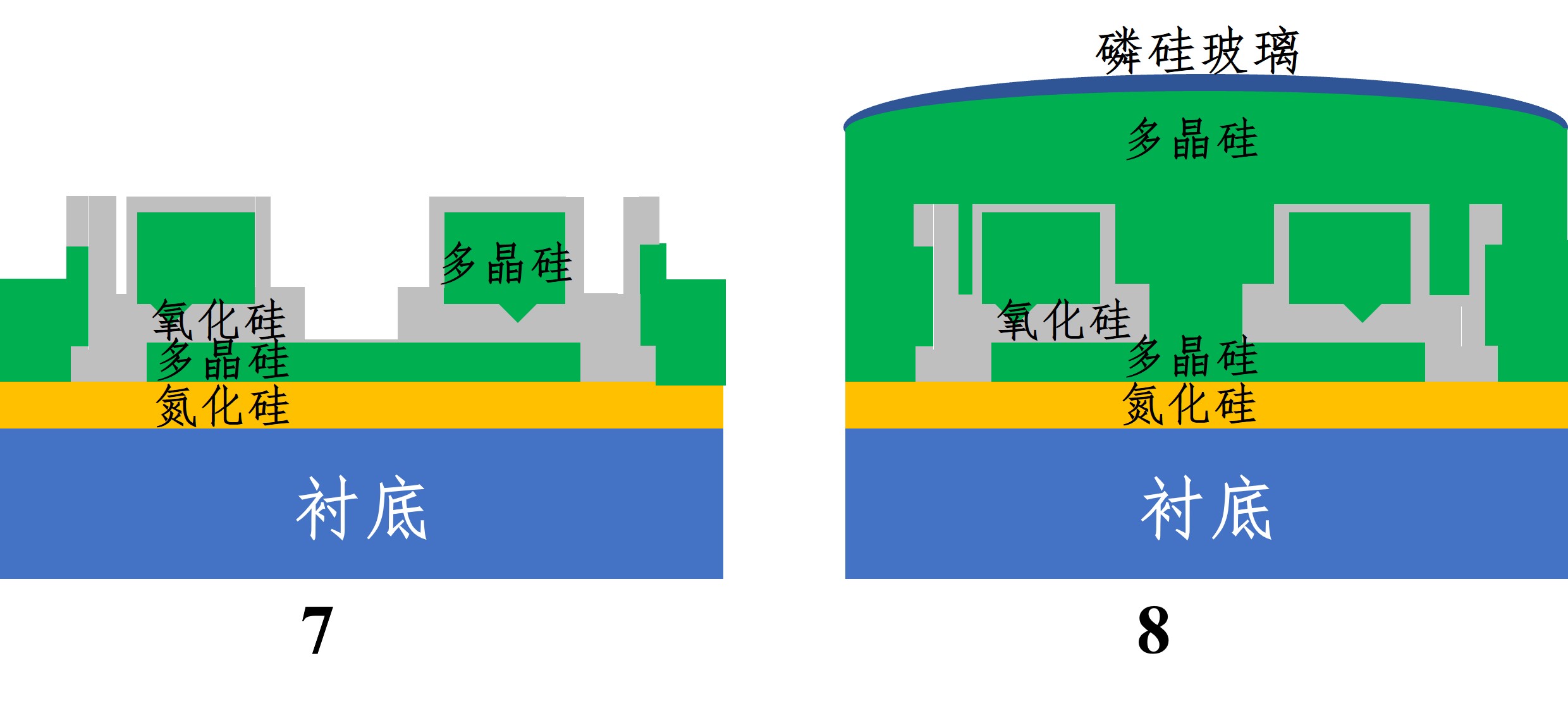

4.步驟78流程圖

9.對最上層的多晶硅進行光刻和反應離子刻蝕,進行圖形化;

10. 使用METAL光刻板光刻,然后采用剝離工藝制備500nm的金屬層作為焊盤或連接線;

11.采用49%氫氟酸腐蝕犧牲層1.5-2min,實現整個馬達的釋放,制備電動馬達。(圖5)

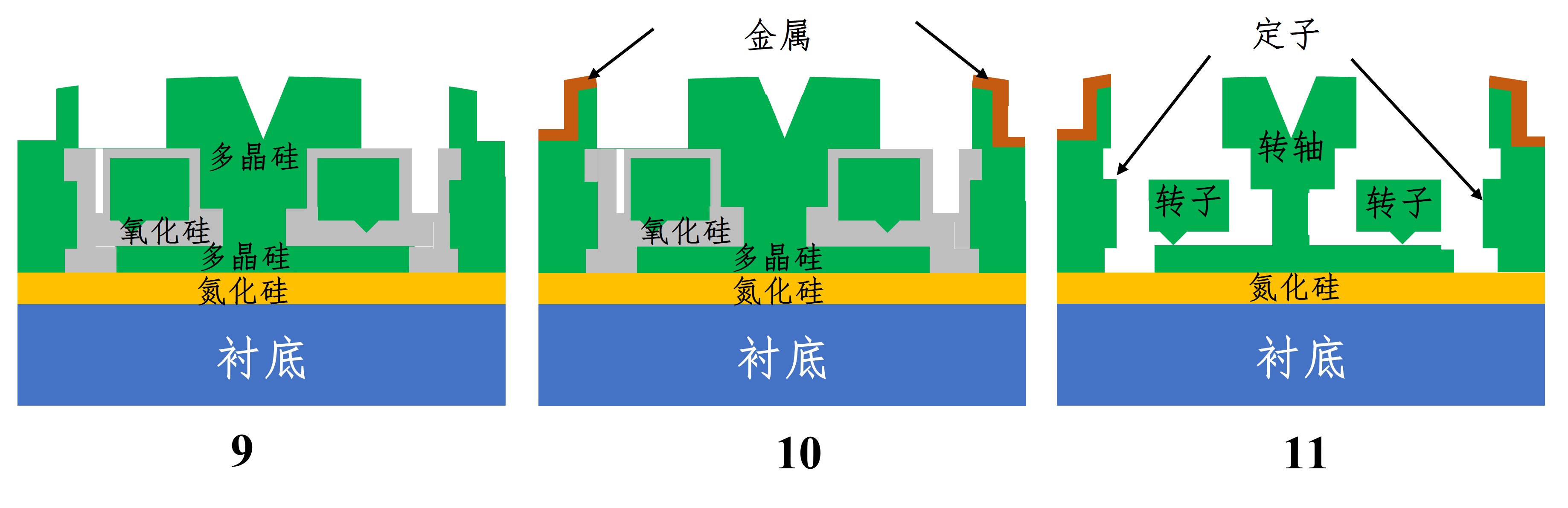

5.步驟9、1011流程圖

摘要:

MEMS器件制造中需要整合各種加工方式,因此形成了兩種標準工藝,一是表面犧牲層標準工藝,二是體加工標準工藝,本文章將通過介紹表面犧牲層標準工藝以理解各加工工藝的整合。
