1993年,Robert Bosch提出了一種ICP刻蝕工藝技術,被稱作“Bosch 工藝”。該刻蝕技術目前受到專利保護,一旦設備生產廠家想制造深硅刻蝕的設備,需要對Robert Bosch GmbH 公司支付一次性的專利費才可以永久使用該技術。
二、原理

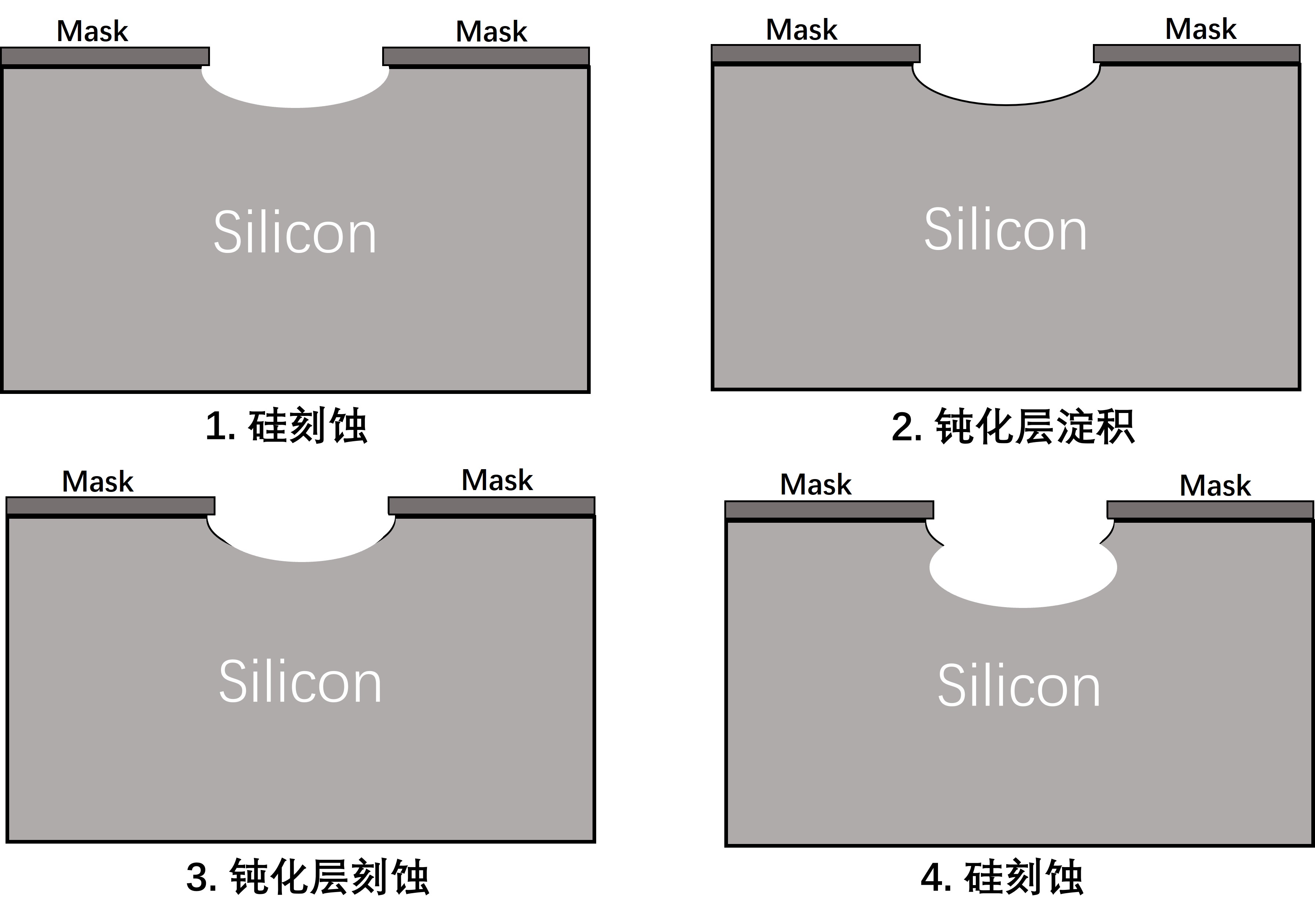

該工藝使用氟基化學等離子體來蝕刻硅,結合氟碳等離子體工藝來提供側壁鈍化和提高對掩膜材料的選擇性。在完整蝕刻過程中,實現深、垂直的刻蝕輪廓需要蝕刻和沉積步驟之間需要循環多次。它依賴于源氣體在到達晶圓之前在高密度等離子體區域中被分解,而等離子體產生的電壓降需要很小并且可控。六氟化硫(SF6)為硅蝕刻提供了氟的源氣體,其很容易在高密度等離子體中分解,釋放出氟自由基。側壁鈍化和掩膜材料保護是由一種環氟化碳化合物八氟環丁烷(c-C4F8)提供的。在高密度等離子體中,其破裂產生CF2和更長的鏈自由基,這些氟碳聚合物很容易沉積在被蝕刻的樣品上,從而形成整個Wafer的表面保護。整個刻蝕過程通過調整蝕刻步驟效率、沉積步驟效率或兩步的次數比(相對比)來控制刻蝕材料的輪廓、蝕刻速率和掩膜材料的選擇性,整個過程如圖1所示。
圖片1
另外有兩個工藝原理需要注意:
1) 這種技術不能在反應離子蝕刻系統(RIE)中進行,因為這些系統的離子與自由基的平衡不能滿足需求。這種平衡性需要在高密度等離子體系統(HDP)中才能實現。目前,最廣泛使用的HDP形式使用電感耦合來產生高密度等離子體,因此被稱為“電感耦合等離子體”(ICP)。
2)該工藝對光刻膠的刻蝕速率相對較慢,在某種程度上,它甚至不需要在蝕刻之前對光刻膠進行硬烘烤。事實上,最好避免高溫烘烤光刻膠,因為這會導致光刻膠輪廓的變化,導致某些結構的掩膜變形,從而影響刻蝕效果。為了保證刻蝕效果,當刻蝕深度相對較低的時候,工藝人員甚至可以光刻后不堅膜直接進行刻蝕。
二、設備結構及要求

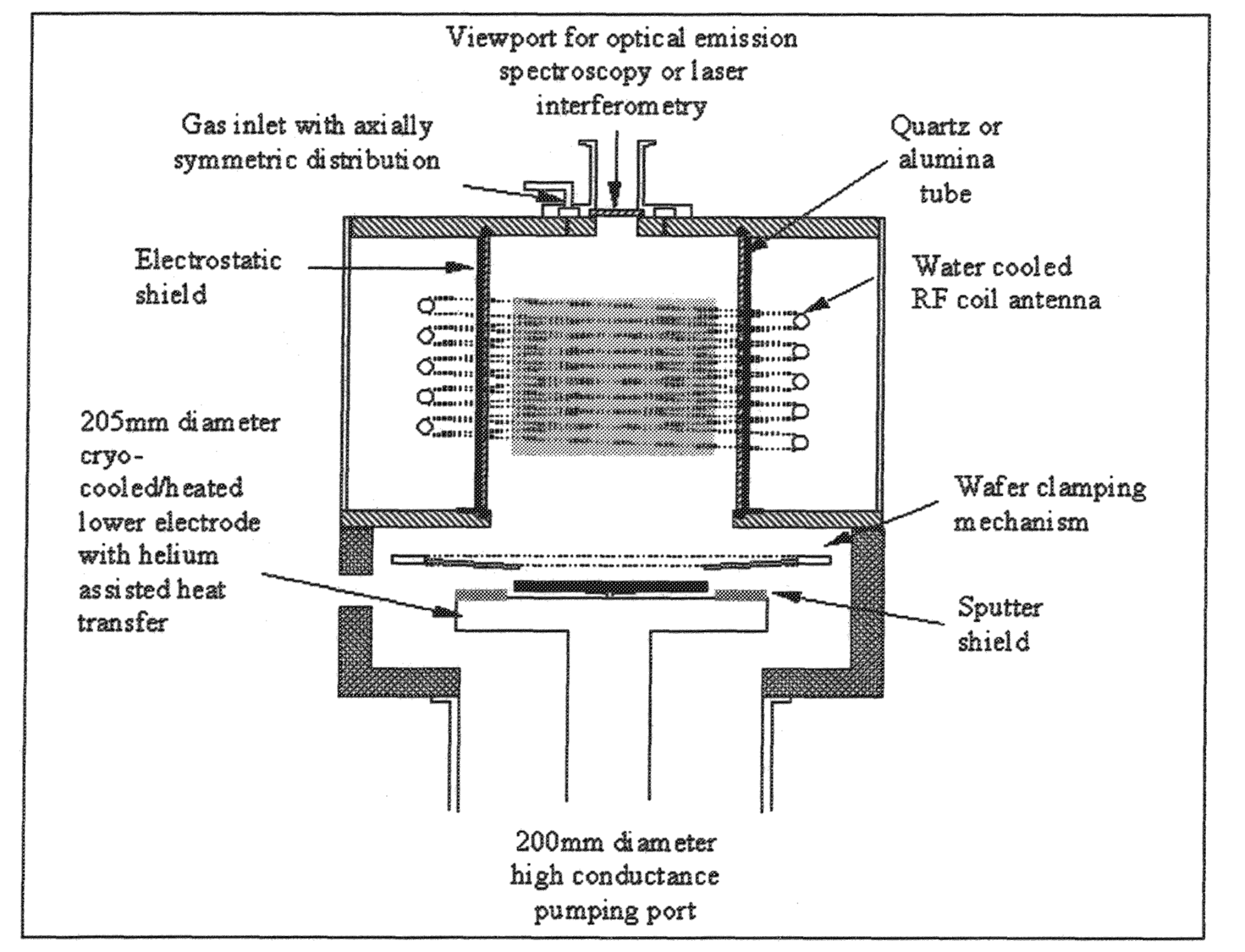

由于Bosch工藝的過程中會涉及兩種氣體,為了控制氣體轉換的效率及刻蝕的效果,其對于設備具有一定的要求。目前已經有一些設備可以運行Bosch工藝,可以以牛津儀器(等離子體應用技術實驗室)的設備為例,其結構如圖2所示。
圖2
Bosch工藝對于設備的特殊要求可以參考下面幾個參數:
1)快速的抽氣速度。為了達到高蝕刻率,必須使用高流量的工藝氣體。而只能通過使用高效泵送在所需壓力下實現。一般來說,通常選擇比腔室尺寸/壓力所需更大容量的渦輪分子泵。
2)快速響應的質量流量控制器。用于該工藝的質量流量控制器應超過SEMI標準E17-91,該標準規定在設定點的2%范圍內,響應時間應在1.0秒內。這一點很重要,因為每一步的時間可以短到3秒。
3)晶圓片與ICP區域之間的距離最小為100mm。目的是降低離子與自由基的比例,因為自由基比離子有更長的衰變時間。在刻蝕過程中,這兩種離子都是需要的,一般過多的離子會導致輪廓問題,更多的自由基只會增加硅的蝕刻速度。
4)電感耦合功率在ICP區域。目的是使等離子體在ICP區域內具有更好的均勻性。電感耦合會在線圈的驅動和接地部分之間變化,導致離子密度的差異。這種離子密度的變化將影響刻蝕的面內均勻性。并且,如果對ICP管材料有攻擊的話,可能導致污染效應(如“黑硅”)。
5)側壁、蓋子和泵管需要加熱。目的是減少氟碳聚合物沉積在可能脫落的區域,作為顆粒落在晶圓上。并且,泵管加熱會最大限度地減少硫化合物在泵管和渦輪泵上的沉積,但是可能會導致可靠性和維護問題。
6)相對短的質量流量控制器和工藝室之間的氣體管路。在質量流量控制器打開和氣體到達腔體之間會有一段時間延遲。保持短的混合氣體管線將最小化這種延遲,允許更短的步進時間。
7)良好的腔室的材料。目前,石英的ICP管取得了相對較好的結果,但是它的缺點是會被氟刻蝕。氧化鋁是一種廣泛使用的替代材料,但是仍需要調節才能達到良好的效果。調節過程可以以如下步驟運行:在裸露的硅片上運行整個刻蝕過程,剛開始時,刻蝕結果可能是黑色或者是模糊(霧狀);隨著刻蝕的優化及時間增加,刻蝕的硅片表面會是光滑的,說明已經達到的良好的效果。
