對于不同器件的刻蝕要求，Bosch工藝的工藝參數也會不同，本文針對Bosch工藝中的一些參數的影響進行深入剖析，以便更多的工藝人員對該工藝的應用有更深刻的理解。Bosch工藝的主要影響影響因素有以下幾個方面：

一、總刻蝕面積

刻蝕面積的大小會對Bosch工藝的刻蝕速率產生非常大的影響。當我們采用同樣大小的硅片，兩個硅片刻蝕面積分別占有整個Wafer的10%、90%時，它們的速率會產生很大的區別。同樣地，我們?nèi)绻捎孟嗤笮】涛g圖形的不同大小硅片，比如四寸和六寸，它們的刻蝕速率也會產生較大的差異。在工藝的優化過程中需要注意這個問題，以便控制好刻蝕深度。

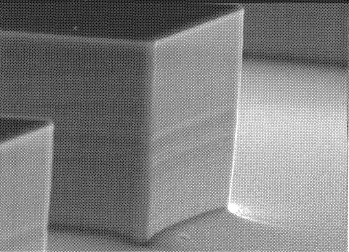

另外，當刻蝕面積比較大時，也會對刻蝕的形貌產生影響。圖1給出了一個典型的效果圖，可以看到，凸角處的刻蝕速率小于平邊的刻蝕速率，故造成在刻蝕的底面形成了高度差。

圖1

二、片內刻蝕圖形面積

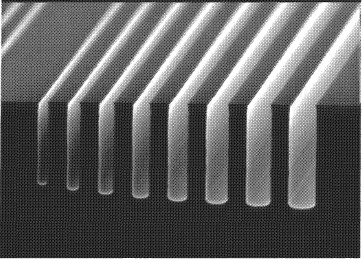

在實際的刻蝕工藝中，同一片Wafer往往會匯集各種多種多樣的圖形，這就造成了同一硅片上有不同刻蝕面積的差異。圖2給出了一種典型的情況，在同一硅片上刻蝕不同寬度的凹槽，則會產生不同的速率。

圖2

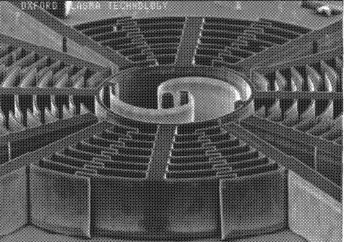

該影響會對多刻蝕面積的硅片產生很不好的影響。如圖3所示，假設我們要加工一個微型電動機，那么會造成圖形底部無法在一個平面上，嚴重影響器件的性能。后續隨著工藝的優化，工藝人員發現采用SOI片或者預埋金屬層來使得刻蝕自停止，但是仍有一個問題是在過刻蝕后底部會顯示負輪廓。

圖3

三、刻蝕/鈍化比

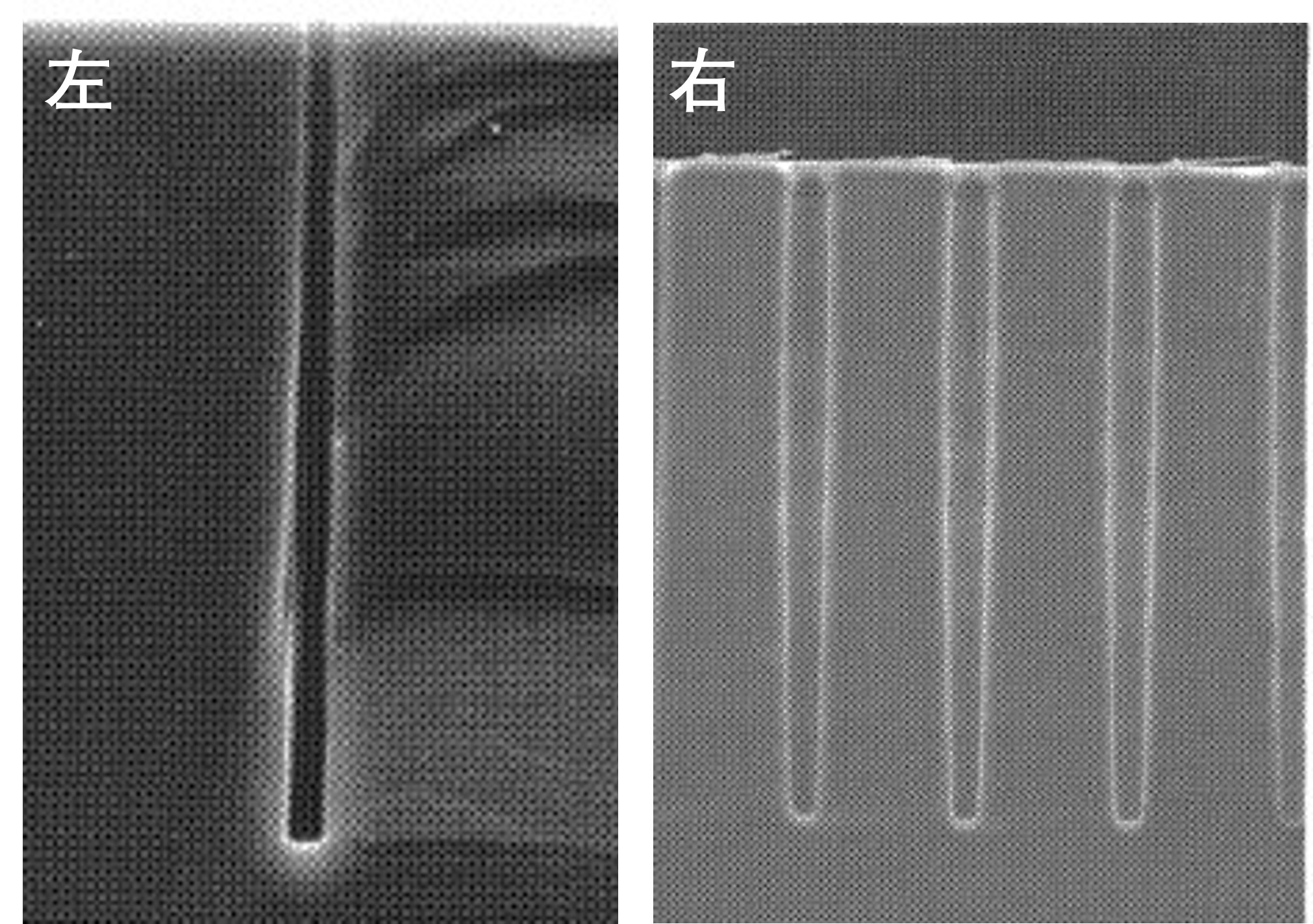

刻蝕/鈍化比往往對于刻蝕的角度、刻蝕的側壁形貌產生明顯的影響的。圖4顯示了兩種典型的情況，左圖顯示了刻蝕角度變大，而右圖顯示了刻蝕角度變小。當刻蝕/鈍化比較大時，刻蝕角度趨向于變大，反之則變小。

圖4

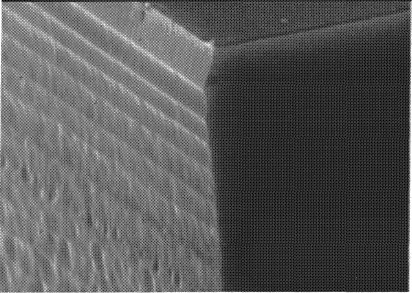

圖5展示了一種典型的刻蝕側壁形貌，可以看到隨著刻蝕深度的增加側壁形貌的粗糙度逐漸降低，產生該種形貌的主要原因是刻蝕開始時，由于深寬比較小，刻蝕趨向于各向同性，而隨著深寬比的增大，側壁鈍化層厚度的增加減少了離子對于側壁的刻蝕。

圖5

最后，有幾個Tips控制刻蝕效果：1.可以通過調節腔體的壓力來增加/降低刻蝕離子的密度，降低SOI片底部的負輪廓；2.可以通過調節刻蝕的Bias來調整等離子體的能量，降低側壁的粗糙度；3.可以刻蝕時間和鈍化時間的比例來調節角度、粗糙度、底部輪廓等等。
