場效應管工作原理

欄目:MEMS工藝分析


現代集成電路中,場效應管逐漸替代BJT雙極結型晶體管(傳統三極管)成為主流。因?yàn)橄噍^于BJT三極管,場效應管具有輸入阻抗高,工作電流小的優點。由此構成的集成電路具有功耗小熱噪小的優點。一個場效應管的剖面圖如下圖,具有柵極、源極、漏極。其中源極和漏極電流可反相,而柵極制作于薄二氧化碳硅之上。

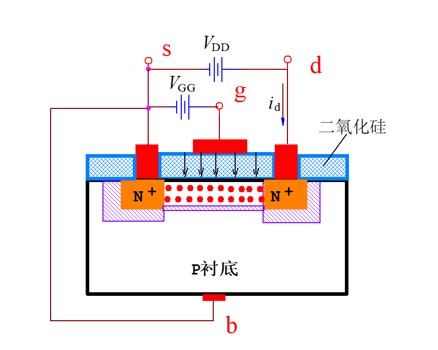

場效應管分為P型溝道-N型襯底與N型溝道-P型襯底,一般集成電路同時需要兩者以完成電平的轉換。P型場效應管一般連接電源端,N型場效應管一般連接接地。集成電路多使用P型晶圓襯底,因此N型管可以直接制作在襯底上,而P型管需要“N阱”進行隔離。當場效應管的柵極被施加電壓時,電子被吸引形成導電溝道,從而源極漏極導通。如下圖所示。

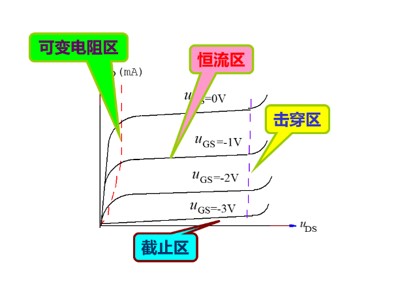

當柵極源極電壓Vgs超過閾值后,當Vgs衡定,源極-漏極電流恒定。當Vgs小于閾值時,場效應管的V-I曲線類似于電阻,因此稱為電阻區。當Vgs過大,器件造成擊穿,此時電流會失去控制。

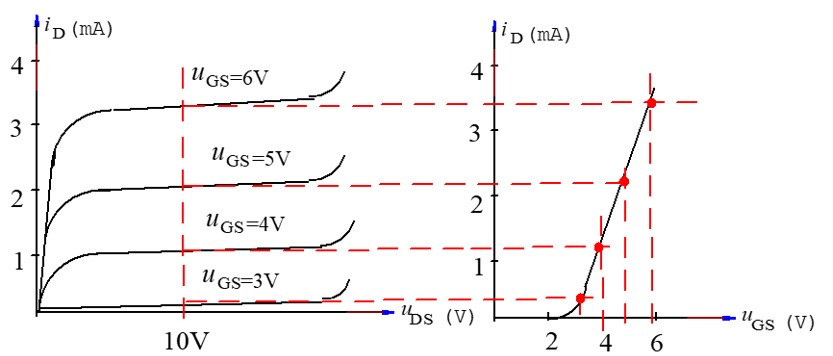

當Vgs超過閾值后,Vgs與其控制電流的對應關系接近線性,如下圖。
