應力一般指物體由于外因(受力、濕度、溫度場變化等)而變形時,在物體內各部分之間產生相互作用的內力,單位面積上的內力,簡單來講,如圖1所示物體受到沿截面法線方向受到拉伸,從而該外力的反作用力,稱為拉伸應力,反之,稱為壓縮應力。
圖1

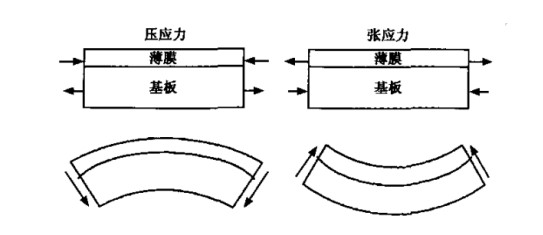

薄膜沉積在基體以后,由于薄膜成分、晶格匹配、晶粒尺寸的影響生成了本征應力,以及由于材料熱膨脹系數不匹配形成的熱應力,二者進一步作用形成了薄膜的殘余應力。若以薄膜應力造成基體彎曲形變的方向來區分,可將應力分為拉(張)應力(tensile stress)和壓應力 (compressive stress),如圖2所示。拉應力是當膜受力向外伸張,基板向內壓縮、膜表面下凹,薄膜因為有拉應力的作用,薄膜本身產生收縮的趨勢,如果膜層的拉應力超過薄膜的彈性限度,則薄膜就會破裂甚至剝離基體而翹起。壓應力則呈相反的狀況,膜表面產生外凸的現象,在壓應力的作用下,薄膜有向表面擴張的趨勢。如果壓應力到極限時,則會使薄膜向基板內側卷曲,導致膜層起泡。數學上表示方法為拉應力正號、壓應力負號。
圖2、薄膜應變狀態與應力
那么薄膜的應力如何檢測呢?常規的測試方法主要有,懸臂梁法、牛頓環法、X射線衍射法、激光曲率法。其中,最為常用的為激光曲率法,其測試 原理如下:
圖3
圖3為光杠桿測量系統原理示意圖,其中l(wèi)和D分別表示試片(Sample)和激光探測器(0ptical Detector)測定的激光束移動距離,H1和H2從分別表示試片與半透鏡(Pellicle Mirror)、以及半透鏡與光學傳感器之間的光程長(H1+H2)為總光程長。入射激光束的位置保持不變,試片水平運動步長l時,反射激光束偏轉距離為 D。D與l之間存在線性關系,試片的曲率半徑 R可由下式求出:
分別測得基片的初始曲率半徑R和單面鍍膜后的曲率半徑R,由Stoney公式可以求得薄膜的殘余應力。
上式中,σfilm表示被剝離薄膜的平均殘余應力,Es和vs分別為基片的楊氏模量和泊松比,ts和tf分別為基片和薄膜的厚度,Rs和Rf分別為基片初始和單面鍍膜后的曲率半徑。
