運算放大器結構原理

在中低速模擬信號處理電路中，運算放大器經常被作為電壓取差模塊被用于負反饋回路、電壓比較電路、信號放大電路等。早期的運算放大器大多基于電阻與BJT晶體管設計，除了在模擬電路中有所應用，也被應用于模擬計算機等計算系統。根據輸入阻抗輸出阻抗的需求，運算放大器還分為結場效應管輸入、MOSFET管輸入、CMOS集成等形式。隨著CMOS集成電路工藝和數字電子技術的興起，現今運算放大器多采用全MOSFET管設計，應用領域也主要集中在模擬電路。

運算放大器的結構有二級、三級結構，在高速應用中還有單級結構。在一般應用中，三級運放較常見。一個運算放大器中主要包括：參考電流源模塊、電壓差分放大器模塊、電壓放大模塊、相位穩定模塊、輸出擴流模塊。

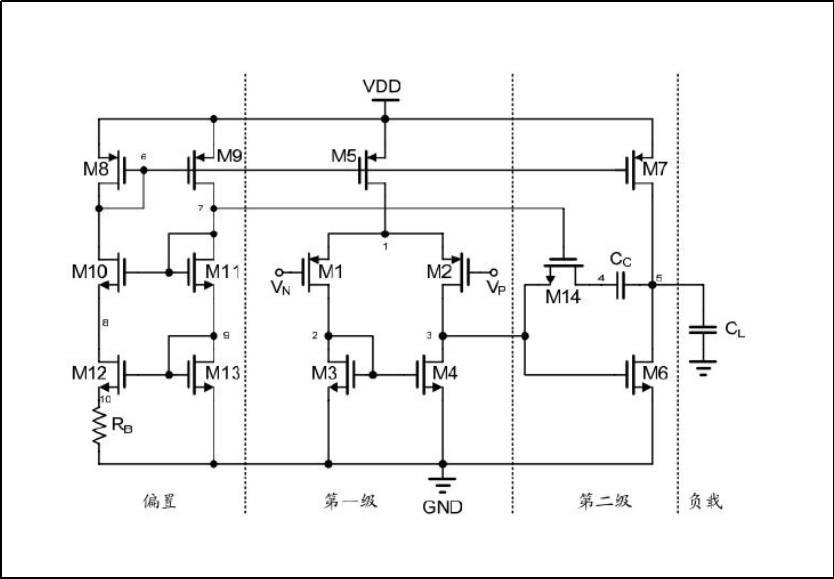

參考電流源模塊為所有放大級提供偏移電流，通過兩級電流鏡互相復制，參考電流源可以將電源電壓波動的干擾降至最低，如圖中運放，M8~M13、RB構成一參考電流源。

差分放大級作為運算放大器的輸入，主要起到取電壓差的作用。第一級輸入阻抗高、共模抑制比高，但是放大倍數較低約為100V/V，如圖中M1~M5組成了一個差分放大器。

運算放大器的第二級為電壓放大級,通常由一個共源MOSFET放大器構成，放大倍數約為1000V/V，但是頻率響應和帶負載能力較差。放大器形式也分為甲、已類。在運算放大器的第二級還有一個相位補償電容Cc，利用米勒效應達到自身數百倍的等效容值，主要用于主導此運放的所有極點以穩定自身輸出。在此級還有一個工作于線性區作為電阻使用的MOSFET管M14，也是通過抵消零點的方法來達到穩定輸出。

大多運算放大器還包括第三級擴流級，放大倍數通常為1V/V，但是具有較低輸出電阻和高頻率響應。根據需求不同，還分為甲、已類放大器等。
