MEMS器件中一般需要復雜的膜層結構設計，一方面可以單一作為鈍化層，介電層，犧牲層，一方面可以利用他們的組合形成多層結構，用于應力的匹配等。常用的薄膜有氧化硅、氮化硅，它們的質量對于器件的加工和性能具有關鍵作用。

薄膜的生長方法主要有常壓化學氣相沉積（APCVD），低壓化學氣相沉積(LPCVD)、等離子體化學氣相沉積(PECVD)等，常壓和低壓由于工藝溫度比較高，制備的薄膜具有較高的質量，但是不適用已經含有金屬膜層的器件。而PECVD由于其強大的兼容性，可以在室溫到400℃左右調節，使其成為使用頻率最高的鍍膜設備。

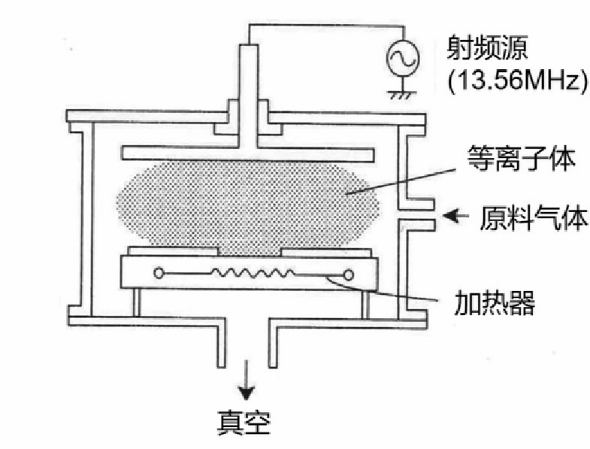

圖1給出了常見的PECVD設備，主要有以下幾部分組成：

1）射頻電極（上電極）：提供分解原料氣體的電場能量，使原料氣體產生等離子體；

2）晶圓電極（下電極）：提供晶圓的載體以及晶圓的加熱；；

3）真空泵：用于提供氣體流動的壓力以及降低氣體分解需要的能量；

4）原料氣體：一般氧化硅為SiH₄，N₂O，N₂，氮化硅為SiH₄，NH₃,N₂，硅烷提供硅源，N₂O提供氧源，N₂為運輸載體。

圖1

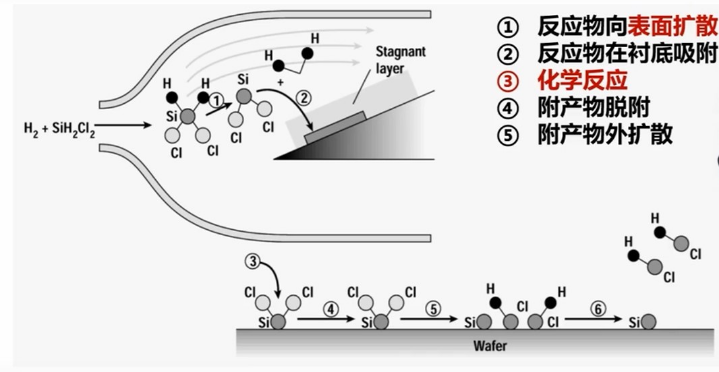

圖2給出了二氯甲硅烷和氫氣的CVD過程，硅烷首先在射頻電極的作用下分解為等離子體，反應物向襯底表面擴散并產生吸附；然后，兩者反應物在襯底表面發生反應，形成硅和反應產物；最后反應產物脫附和擴散，一般反應產物為氣態。

圖2

根據CVD的化學反應過程，那么如何控制參數來實現我們想要的薄膜呢？如圖3左所示，其中，薄膜延x方向的厚度與生長速率息息相關，進一步影響薄膜的質量，生長概率參數一般為固定值，反應氣體濃度取決于氣體輸送效率，反應的活化能取決于射頻的功率以及施加在晶圓的溫度。那么我們當將整體薄膜拆分為無數個x時，定位一點的薄膜實際質量主要受到兩部分反應速度影響：1)反應氣體從主氣流傳輸?shù)交灞砻娴乃俣?，通過氣壓和氣體流量控制；2）化學反應的速率，通過溫度、射頻功率控制。圖3右給出了溫度與薄膜厚度的影響，紅線代表氣體輸送速率，綠線代表反應速率，當氣流和氣壓比大且溫度較高時，反應主要受到質量傳輸速率的限制，相反則受到質量傳輸速率的限制。

圖3

那我們?nèi)绾瓮ㄟ^PECVD中的各相參數來優化到所需的性質呢？以PECVD制備氧化硅為例，常用的PECVD設備中包括以下幾項參數：硅烷、一氧化二氮、氮?dú)獾牧髁?、腔體壓力、射頻功率、下極板溫度。根據芯云了解，參數的調控方向大致如下：

1）通過硅烷和一氧化二氮的比例來調節薄膜的介電性能和應力，往往硅烷/一氧化二氮的值越大，薄膜的介電性能越差，硅烷的濃度越大，薄膜的應力越小。

2）通過射頻功率和氮?dú)獾牧髁靠刂瞥练e的速率，射頻影響等離子體的能量，氮?dú)鉃檫\(yùn)輸載體，起到稀釋反應氣體作用。

3）通過下極板溫度調控薄膜生長的致密度和應力，往往溫度越高，薄膜的致密度越好，溫度越高，薄膜趨向于拉應力。

4）在相同的流量條件下，通過腔體壓力調控薄膜的應力。

通過上述整體工藝的優化，可以制備出應力在-260MPa～+50MPa的氧化硅薄膜，-100MPa～+500MPa的氮化硅薄膜。
