雙極型晶體管工作原理與結構設計

雙極型三極管（BJT）的出現早于集成電路，工作原理為通過基極的小電流控制發射級的大電流。在集成電路發展的早期階段，BJT也被大量用于集成電路的設計。但是隨著具有低功耗低電流特性的場效應晶體管（MOSFET）的出現，如今BJT晶體管更多被用于功率器件。相較于MOSFET，BJT所需的偏置電壓更小而且導通電流更大，這種特性更適合作為大電流控制管使用。如今結合MOSFET的低控制電流與BJT的高導電性，絕緣柵雙極型晶體管(IGBT)的概念被提出并逐漸取代BJT。

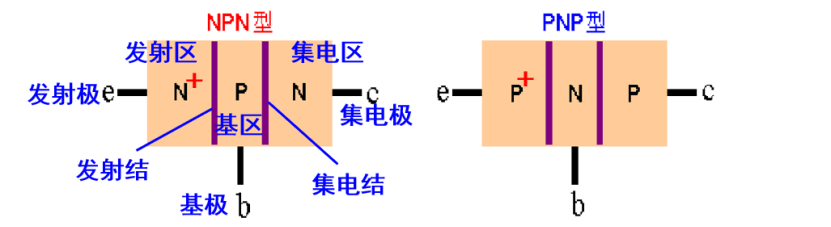

雙極型晶體管有PNP和NPN兩種形式。其中PNP代表集電極與發射極由硼摻雜，基極由磷纏雜，反之NPN代表集電極與發射極由磷纏雜，基極由硼摻雜。這兩種形式的摻雜均保證了基極-發射極正偏與基極-集電極反偏的電學特性。

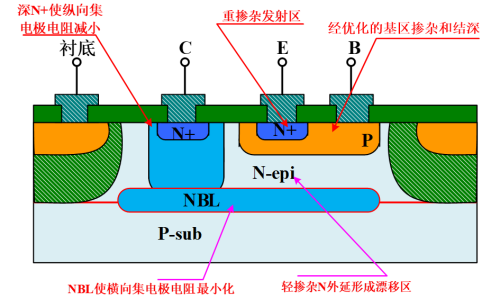

在實際的版圖設計中，發射極E摻雜濃度較高，集電極C面積較大，基極B很薄。這樣當基極-發射極沒有電流時，集電極-發射極互相反偏不導通。當基極-發射極有電流時，發射極中的電子或空穴填滿基極并到達低摻雜濃度且大面積的集電極區域?；趥鹘y(tǒng)工藝的垂直式BJT都包括EPI外延層與NBL層以及上層的P阱與高濃度N摻雜區。其中NBL層強迫電流流過底部，并穿過P阱與高摻雜N區形成NPN晶體管。

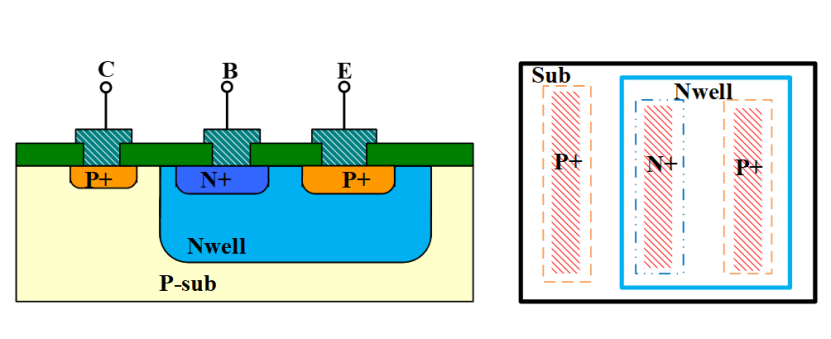

BJT也可兼容CMOS工藝，如下圖中的PNP晶體管為兼容CMOS工藝省去了其中的NBL層。

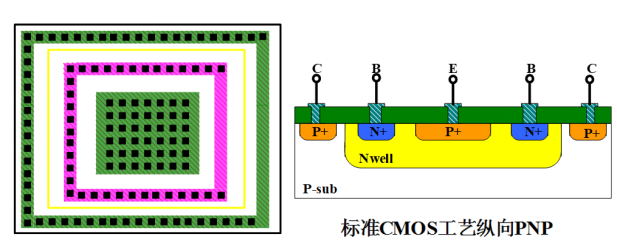

在基于CMOS工藝的模擬電路設計中，還需要考慮對稱性以及控制電流強度的問題?；谝陨系募嫒菰O(shè)計概念，最終的集成BJT被設計為以下形式。其中的基極、集電極、發射極需要全部打通孔連接金屬，并且考慮到電流強度和流向的問題，外形被設計為正方形的環繞形式。如下圖為基于P型襯底的PNP管。

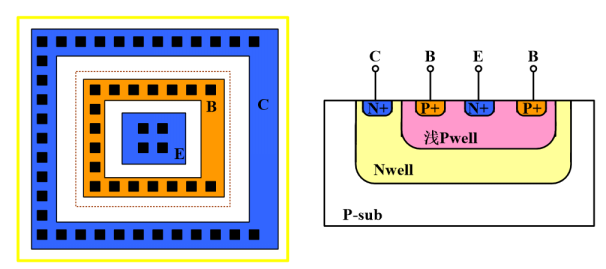

當在P型襯底上生產NPN型管時，不但需要P阱構成基極與發射極，還需要注入一層N阱構成集電極。
